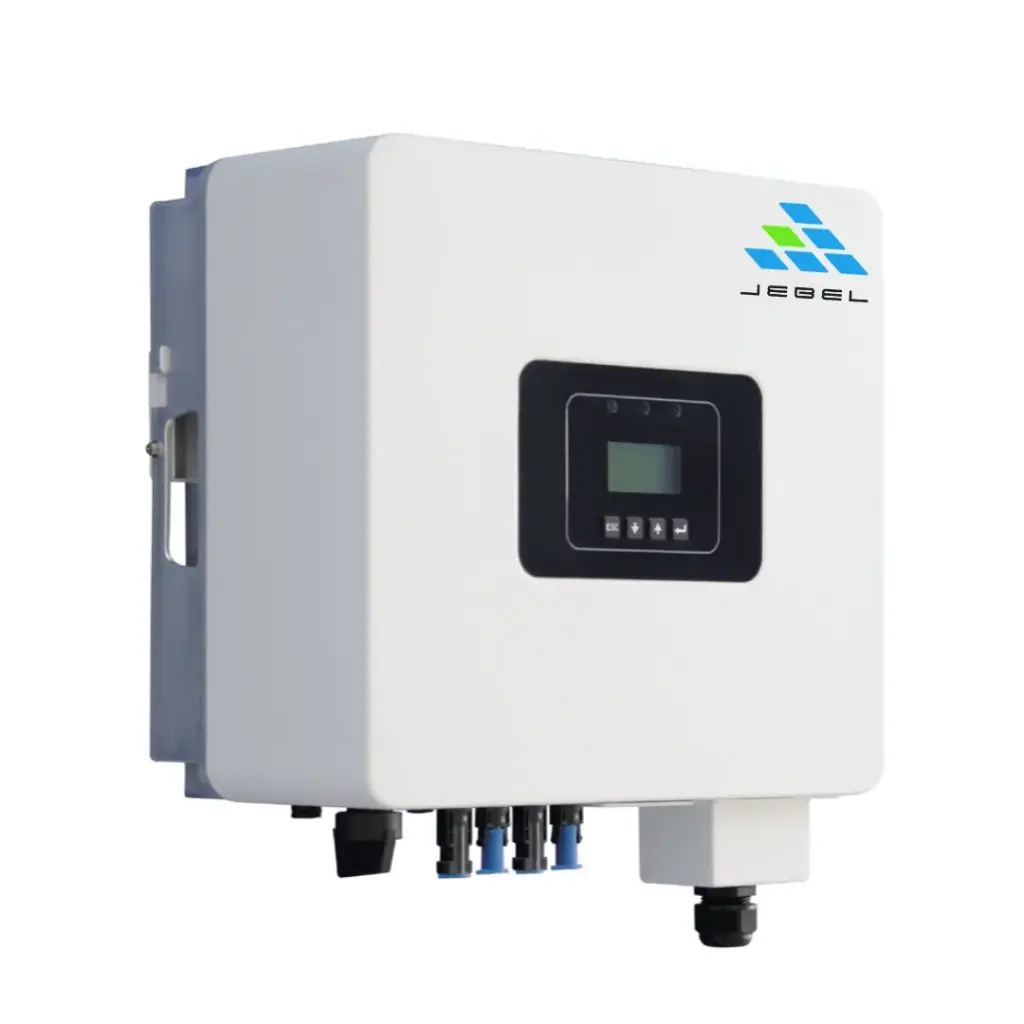

Jebel 30kW trifaze on-grid inverter, konut ve küçük ticari projeler için tasarlanmıştır. Küçük boyutludur, yüksek enerji üretimi sağlar ve akıllı hava soğutmalıdır. OLED ekran, maks. %98,5 verim, 30A string akımı, %130 DC aşırı boyutlandırma, %110 AC aşırı yük, IP65, dahili parafudr (SPD), uzaktan izleme, export limitleme ve AFCI sunar.
Teknik Özellikler
| Model | JBL-ON-23K-3P | JBL-ON-25K-3P | JBL-ON-27K-3P | JBL-ON-30K-3P |
| Giriş Verileri | ||||
| Maks. PV bağlantı gücü | 46kW | 50kW | 54kW | 60kW |
| Maks. PV giriş gücü | 29,9kW | 32,5kW | 35kW | 39kW |
| Maks. PV giriş voltajı | 1100V | |||
| Çalışma voltaj aralığı | 200V-1000V | |||
| Bağımsız MPPT sayısı / MPPT başına string | 2/2+2 veya 2/3+2 (modele göre) | |||
| MPPT maks. akımı | 30A/30A veya 42A/30A (modele göre) | |||
| AC Çıkış Verileri | ||||
| Nominal çıkış gücü | 23kW | 25kW | 27kW | 30kW |
| Maks. çıkış gücü | 25,3kW | 27,5kW | 29,7kW | 33kW |
| Nominal çıkış voltajı | 400V/320V-480V | |||
| Nominal çıkış frekansı | 50Hz/60Hz | |||
| Nominal çıkış akımı | 34A | 36A | 40A | 43,5A |
| Maks. çıkış akımı | 37A | 40A | 43A | 48A |
| Güç faktörü | -0,8~+0,8 (ayarlanabilir) | |||
| THDi | <%3 (nominal çıkışta) | |||
| Şebeke bağlantı tipi | 3W+N+PE | |||
| Verim | ||||
| Maks. verim | %98,5 | |||
| Avrupa verimi | %98,2 | |||
| Koruma | ||||
| DC giriş anahtarı | Var | |||
| Giriş aşırı akım koruması | Var | |||
| DC ters polarite koruması | Var | |||
| Çıkış aşırı gerilim koruması | Var | |||
| Çıkış aşırı akım koruması | Var | |||
| Ada modu koruması | Var | |||
| AC parafudr koruması | Var | |||
| DC parafudr koruması | Var | |||
| İzolasyon empedansı koruması | Var | |||
| Kaçak akım (RCD) algılama | Var | |||
| Genel Veriler | ||||
| Boyutlar (U/G/Y, mm) | 403/236/360 | |||
| Ağırlık | 20,5kg / 22kg | |||
| Gürültü | <30 dB | |||
| Çalışma sıcaklığı aralığı | -25℃ ~ +60℃ | |||
| Soğutma yöntemi | Akıllı soğutma | |||
| IP sınıfı | IP65 | |||
| Maks. rakım | 4000m | |||
| Gece öz tüketimi | <1W | |||
| Topoloji | Trafosuz | |||
| Özellikler | ||||
| LCD ekran | Var | |||
| Haberleşme arayüzü | WIFI/GPRS/RS485 (opsiyonel) | |||
| Garanti | 5 yıl (standart) | |||
| Standartlar | IEC 61683, IEC 61727, IEC 62116, IEC 60068, EN 62109, IEC 61000, EN 50549, NB/T 32004 | |||
