Jebel 6kW monofaze LV hibrit inverter (JBL-HYB-3-6K-1PL serisi), pek çok düşük voltajlı aküyle uyumludur. Yalnızca 20 kg ağırlığındadır ve 10 cihaza kadar paralel çalışabilir. 10 ms'nin altında kesintisiz geçiş, çift MPPT, zaman dilimine göre akıllı çalışma (TOU), ters polarite koruması, sessiz doğal soğutma ve renkli dokunmatik ekran sunar.

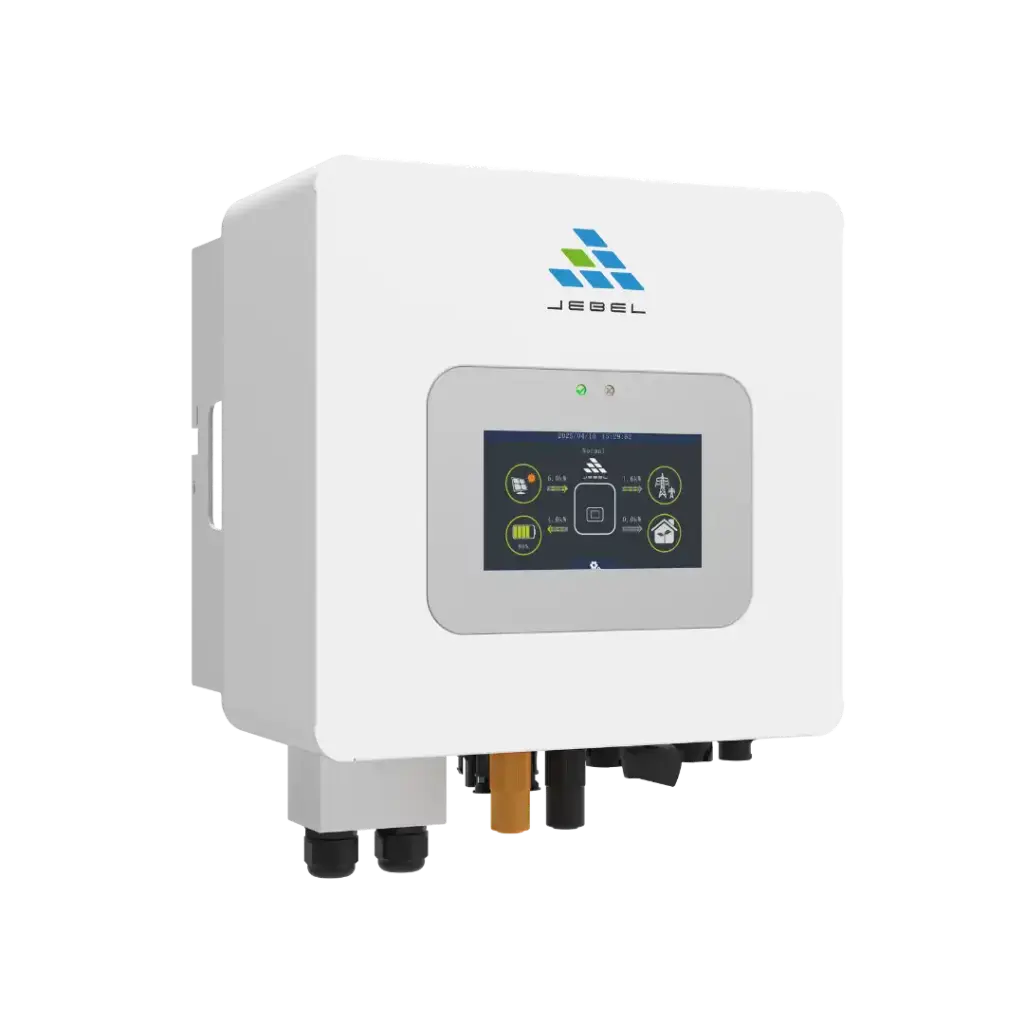

Jebel 6kW Monofaze LV Hibrit İnverter
Öne çıkan özellikler:
• 6kW nominal çıkış, 6,6kVA maks. görünür güç
• 2 MPPT, 12kW'a kadar PV bağlantısı, 550V maks. PV girişi
• %99,9 maks. MPPT verimi, %97,5 Avrupa verimi
• Yedeğe <10 ms otomatik geçiş
• Li-ion ve kurşun asit akü uyumlu (40V~60V)
• IP66 koruma, doğal soğutma, WiFi/4G/USB/CAN/RS485
Teknik Özellikler
| Modeller | 3K | 3.6K | 4K | 5K | 6K |
|---|---|---|---|---|---|
| DC Giriş (PV tarafı) | |||||
| Maks. PV bağlantı gücü | 6kW | 7,2kW | 8kW | 10kW | 12kW |
| Maks. PV giriş gücü | 4,8kW | 5,8kW | 6,4kW | 8kW | 9,6kW |
| Maks. PV giriş voltajı | 550 V | ||||
| Nominal giriş voltajı | 360 V | ||||
| MPPT çalışma voltaj aralığı | 80V-500V | ||||
| Bağımsız MPPT sayısı / MPPT başına string | 2/1 | ||||
| MPPT maks. akımı | 20A/20A | ||||
| Başlangıç voltajı | 100V | ||||
| AC Çıkış/Giriş (şebeke tarafı) | |||||
| Nominal görünür güç | 3K | 3.6K | 4K | 5K | 6K |
| Maks. görünür güç | 3,3kVA | 4kVA | 4,4kVA | 5,5kVA | 6,6kVA |
| Nominal voltaj | 220V/230V | ||||
| Nominal frekans | 50Hz/60Hz | ||||
| Nominal akım | 13,6A/13A | 16,3A/15,6A | 18,2A/17,4A | 22,7A/21,7A | 27,3A/26A |
| Maks. akım | 15A | 18A | 20A | 25A | 30A |
| Güç faktörü | -0,8~+0,8 (ayarlanabilir) | ||||
| THDi | <%3 (nominal çıkışta) | ||||
| Şebeke bağlantı tipi | L+N+PE | ||||
| Şebekeden maks. AC akım | 50A | ||||
| AC Çıkış (yedek) | |||||
| Nominal çıkış gücü | 3K | 3.6K | 4K | 5K | 6K |
| Maks. çıkış görünür gücü | 3,3kVA | 4kVA | 4,4kVA | 5,5kVA | 6,6kVA |
| Nominal çıkış voltajı | 220V/230V | ||||
| Nominal çıkış frekansı | 50Hz/60Hz | ||||
| Çıkış THDv | <%3 | ||||
| Otomatik geçiş süresi | <10ms | ||||
| Akü | |||||
| Akü tipi | Li-ion / kurşun asit | ||||
| Akü voltaj aralığı | 40V~60V | ||||
| Maks. şarj/deşarj akımı | 75A | 90A | 100A | 100A | 100A |
| Li-ion akü şarj stratejisi | BMS'ye otomatik uyum | ||||
| Verim | |||||
| Maks. MPPT verimi | %99,9 | ||||
| Avrupa verimi | %97,5 | ||||
| Maks. aküden yüke verim | %94 | ||||
| Koruma | |||||
| Ada modu koruması | Var | ||||
| İzolasyon empedansı koruması | Var | ||||
| Kaçak akım (RCD) algılama | Var | ||||
| PV ters polarite koruması | Var | ||||
| Çıkış aşırı gerilim koruması | Var | ||||
| Çıkış aşırı akım koruması | Var | ||||
| Genel Veriler | |||||
| Boyutlar (U/G/Y, mm) | 375/250/363 | ||||
| Ağırlık | 20kg | ||||
| Çalışma sıcaklığı aralığı | -25℃ ~ 60℃ | ||||
| Soğutma yöntemi | Doğal | ||||
| IP sınıfı | IP66 | ||||
| Maks. rakım | 4000m | ||||
| Gece öz tüketimi | <3W | ||||
| Özellikler | |||||
| LCD ekran | Var | ||||
| Haberleşme arayüzü | WiFi/4G/USB/CAN/RS485 | ||||
| Standartlar | EN 62109 / EN 62477 / EN IEC 61000 / CEI 0-21 / NTS-631 / RD647 / UNE 217001 / UNE 217002 / VDE 4105 / IEC 61727 / IEC 62116 / IEC 61683 / EN 50549 / G98 / G99 / NRS 097 / UTE C 15 / VDE V 0126 | ||||
